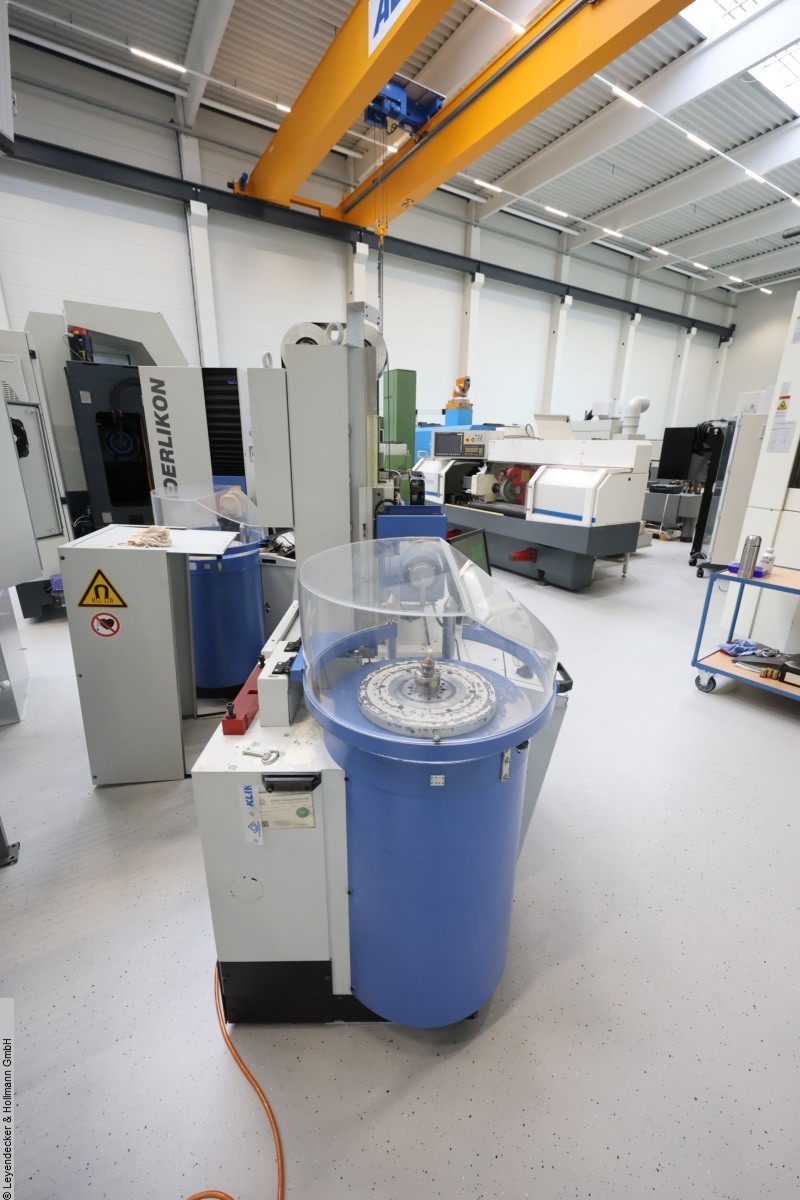

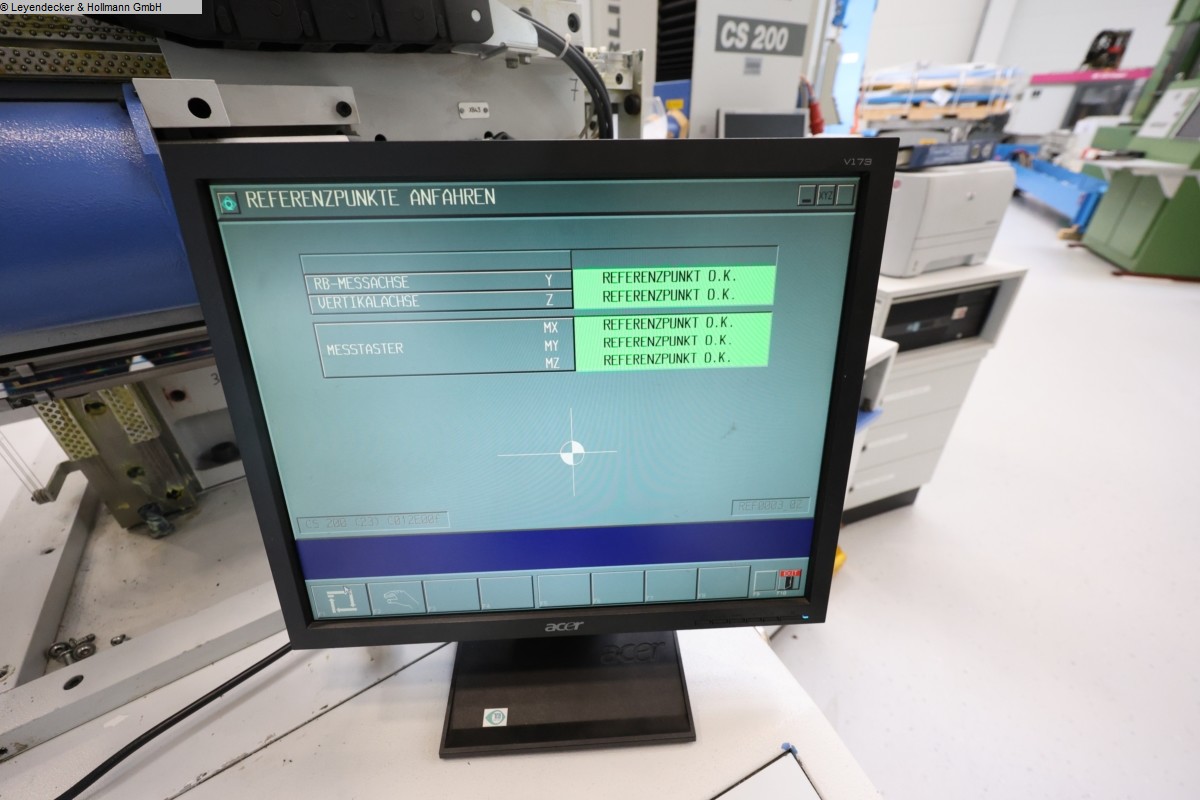

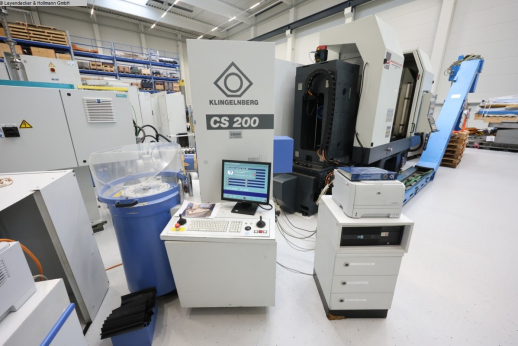

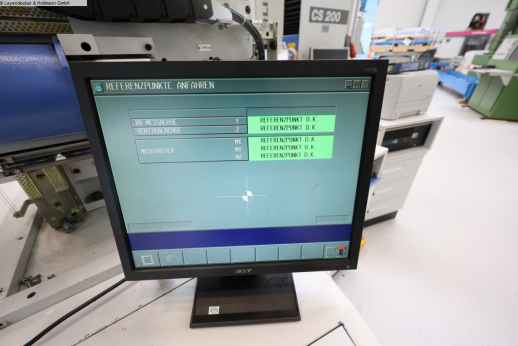

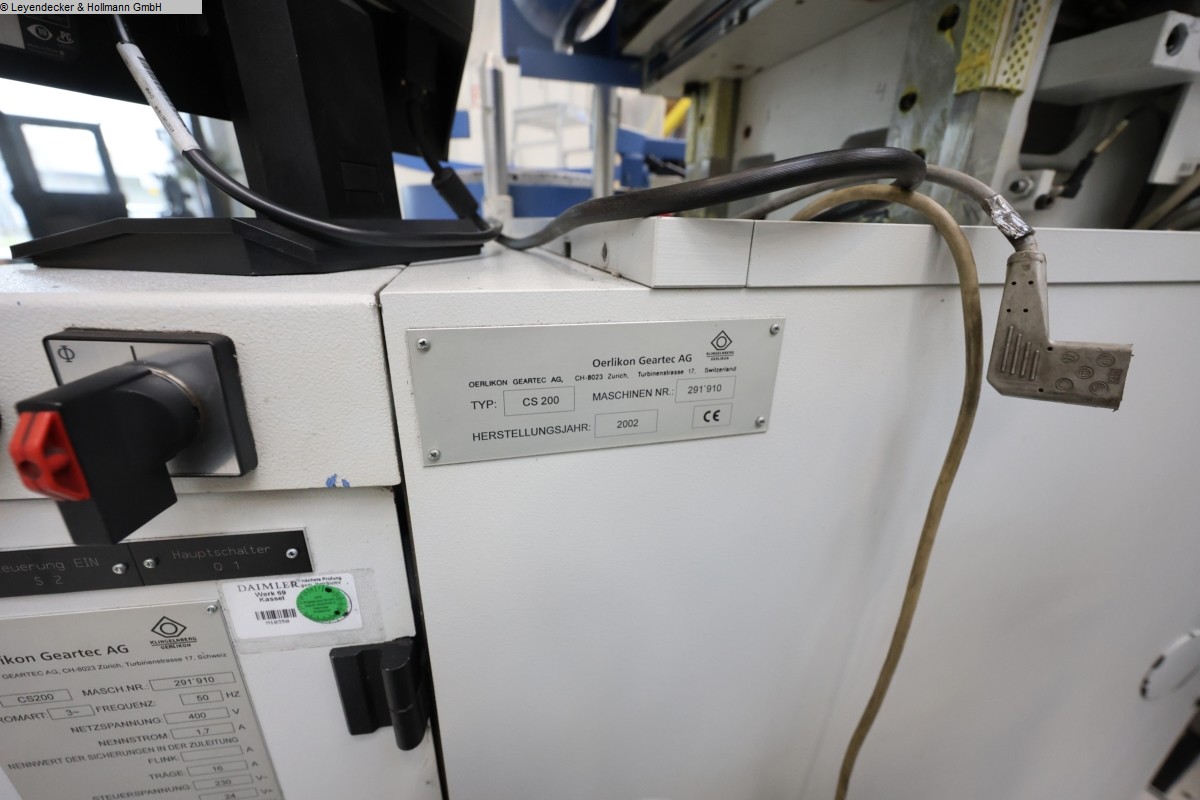

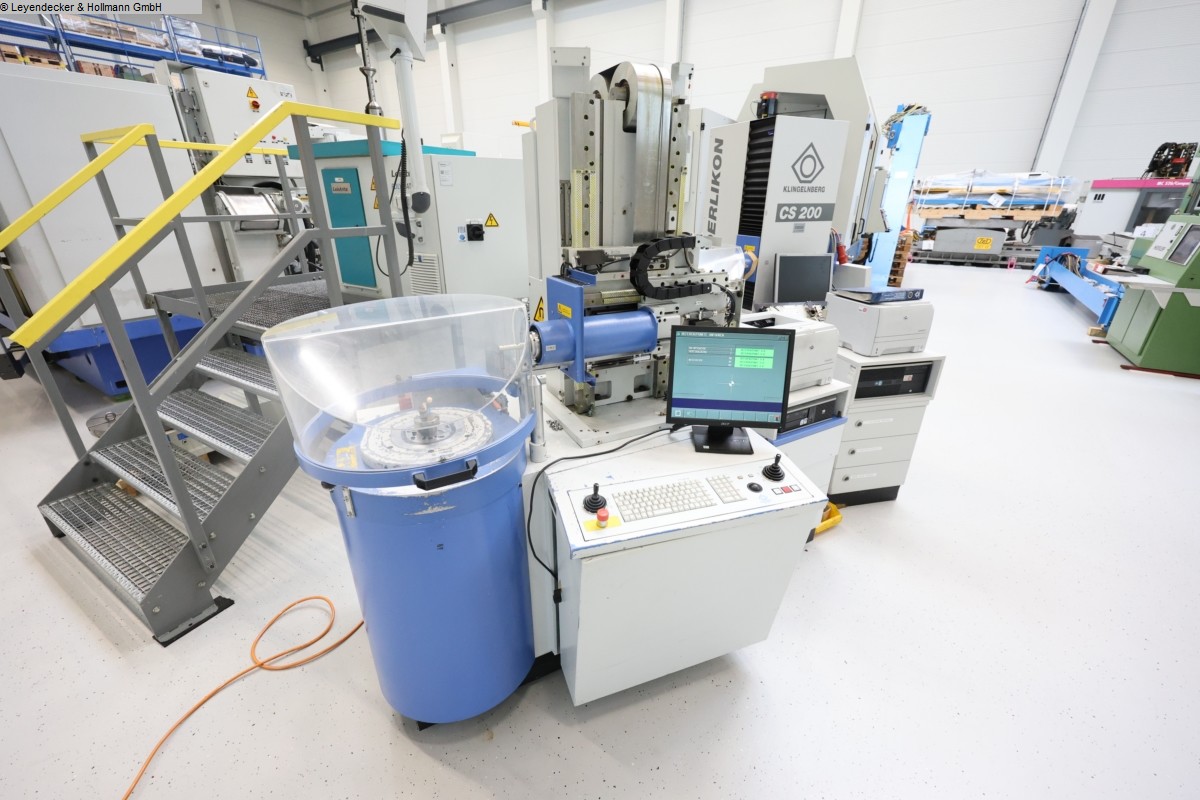

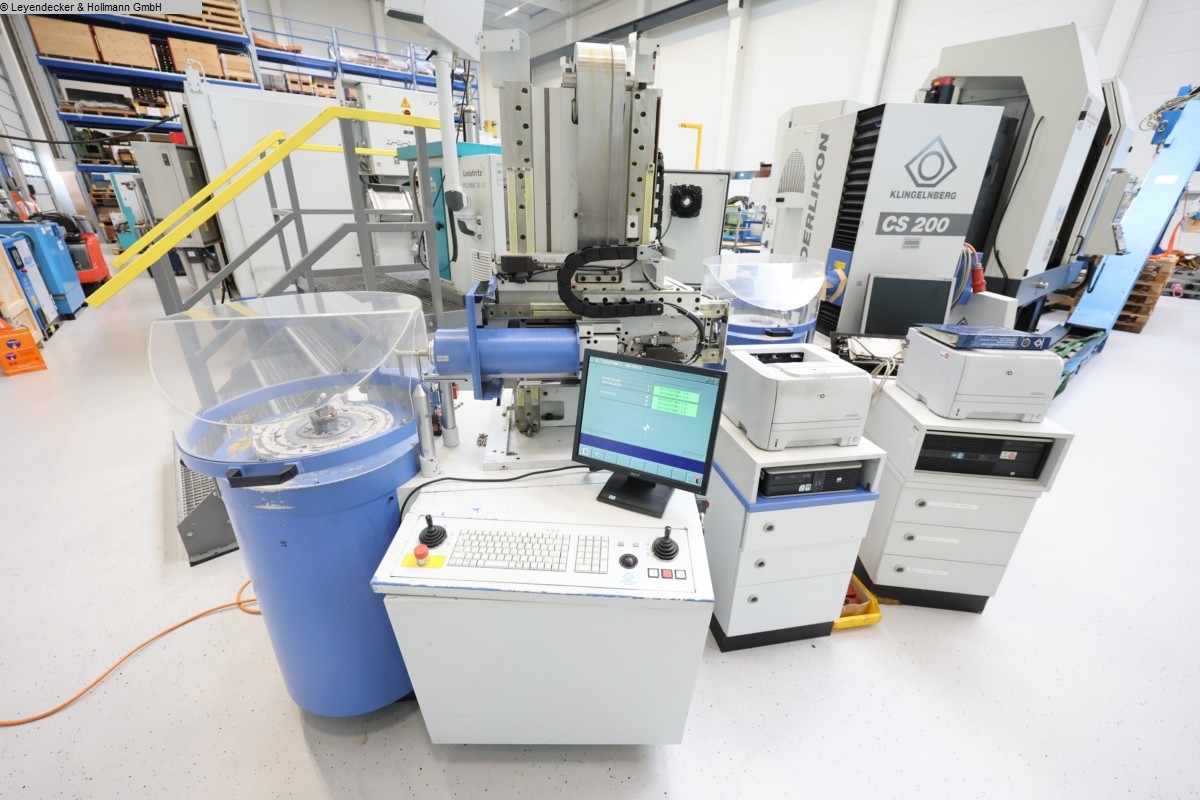

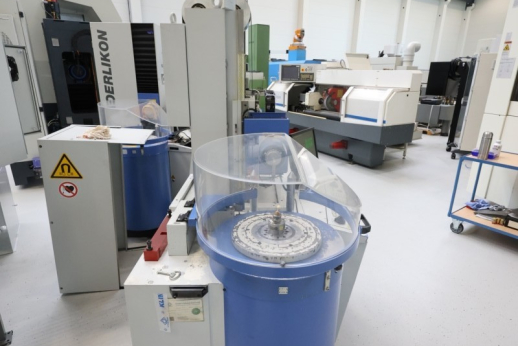

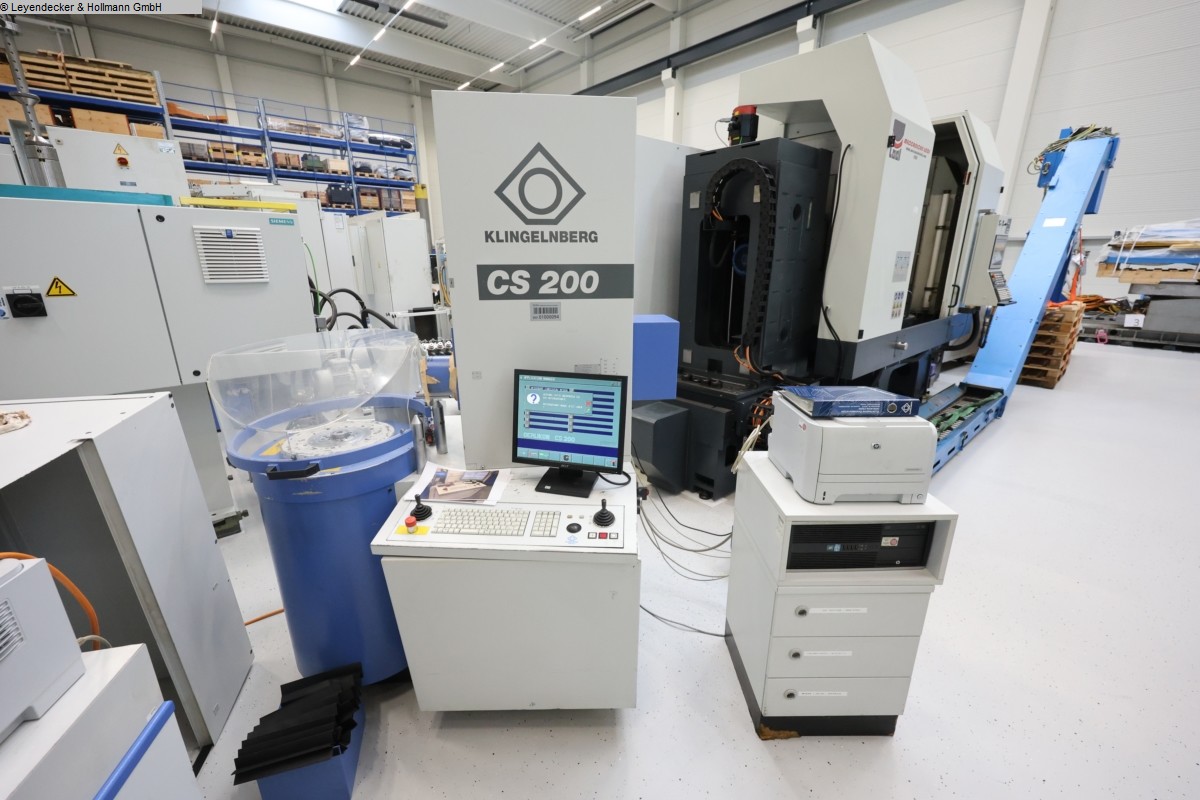

Bei der KLINGELNBERG-OERLIKON CS 200 aus dem Baujahr 2002 handelt es sich um eine Messerkopf-Einstell- und -Messmaschine, die im Herstellprozess für spiralverzahnte Kegelräder eine schnelle und einfache Einstellung der Einzelmesser ermöglicht, ihre Lage prüft und die Messergebnisse dokumentiert. Der Messablauf ist teilautomatisiert und wird über eine grafische Bedienerführung im Klartext gesteuert, wobei die Positionierung der Einzelmesser weitestgehend automatisch erfolgt und über ein Planlauf-Diagramm dokumentiert wird; ein nachfolgender Messablauf überprüft die radiale Lage der innen- und außenliegenden Schneidkanten. Der Einstell- und Prüfablauf eignet sich für Stabmesser-Köpfe der Typen ARCON®, RSR, Spirapid, SPIRON® und TRI-AC®, und die Ergebnisse lassen sich über einen Drucker sowie eine Schnittstelle für Neutraldaten festhalten. Zu den technischen Eckdaten zählen ein z-Weg von 200 mm, ein maximaler Aufspanndurchmesser der Messerköpfe von 550 mm, ein maximal zulässiges Messerkopf-Gewicht von 150 kg, ein Aufnahmeteller-Durchmesser von 360 mm sowie ein Aufnahmekegel mit Nenndurchmesser von 500 mm. Die Maschine wiegt ca. 2,3 t, hat einen Raumbedarf von etwa 2 x 1,5 x 2,03 m und steht an unserem Lager in Hilden, Deutschland zur Verfügung.
