Baujahr1996

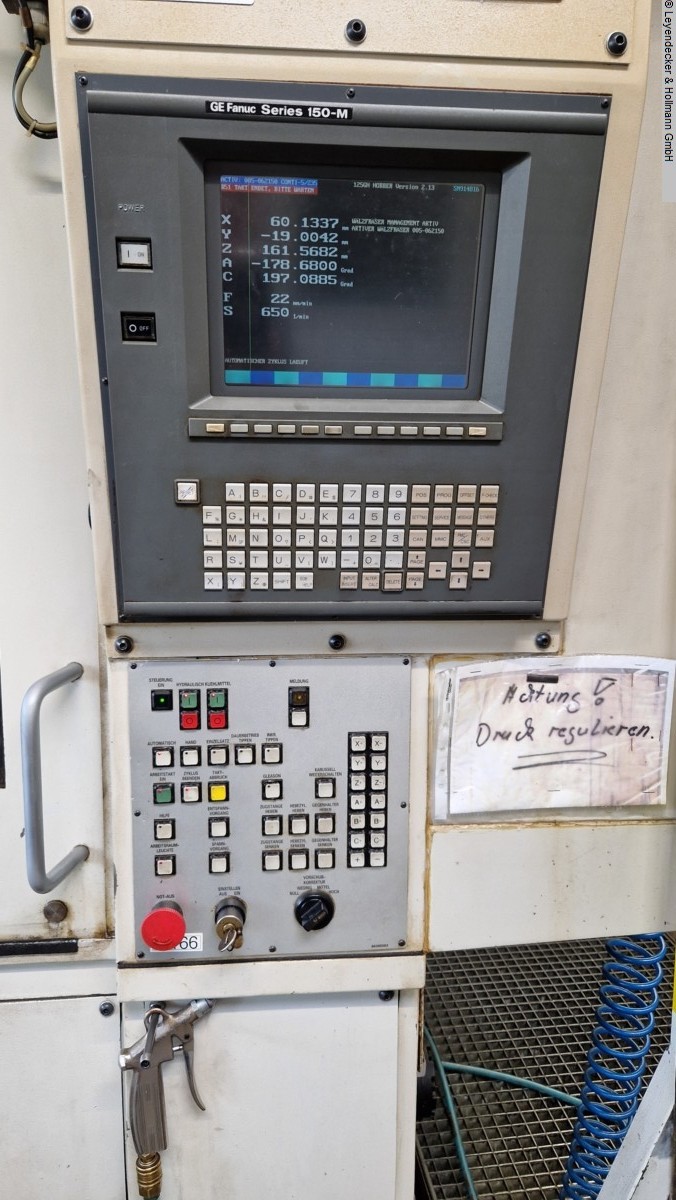

SteuerungFanuc 150-M
Raddurchmesser - max.125 mm
Modul - max.3,2
Gesamtleistungsbedarf43 kW
UrsprungslandUSA
Beschreibung

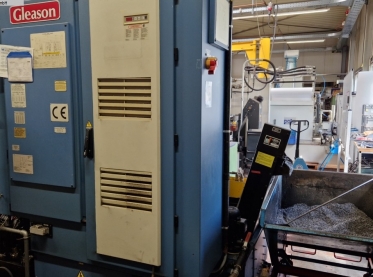

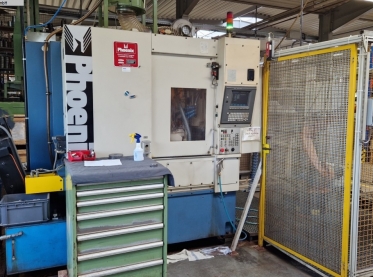

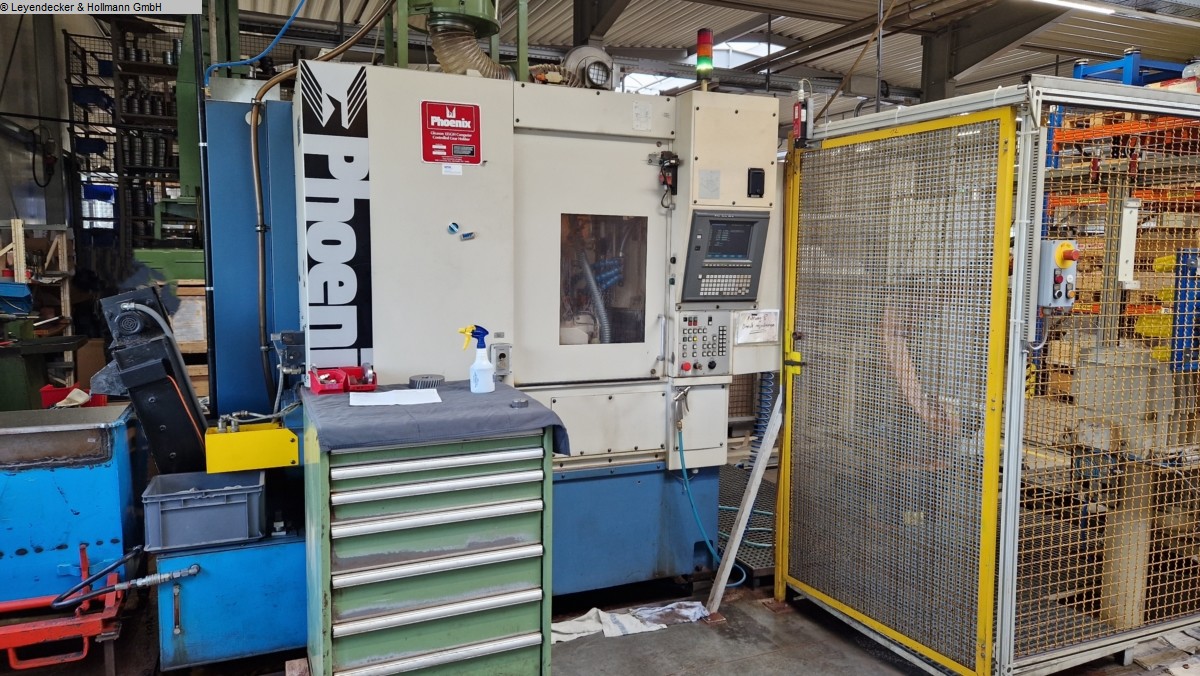

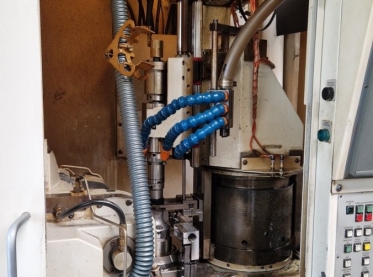

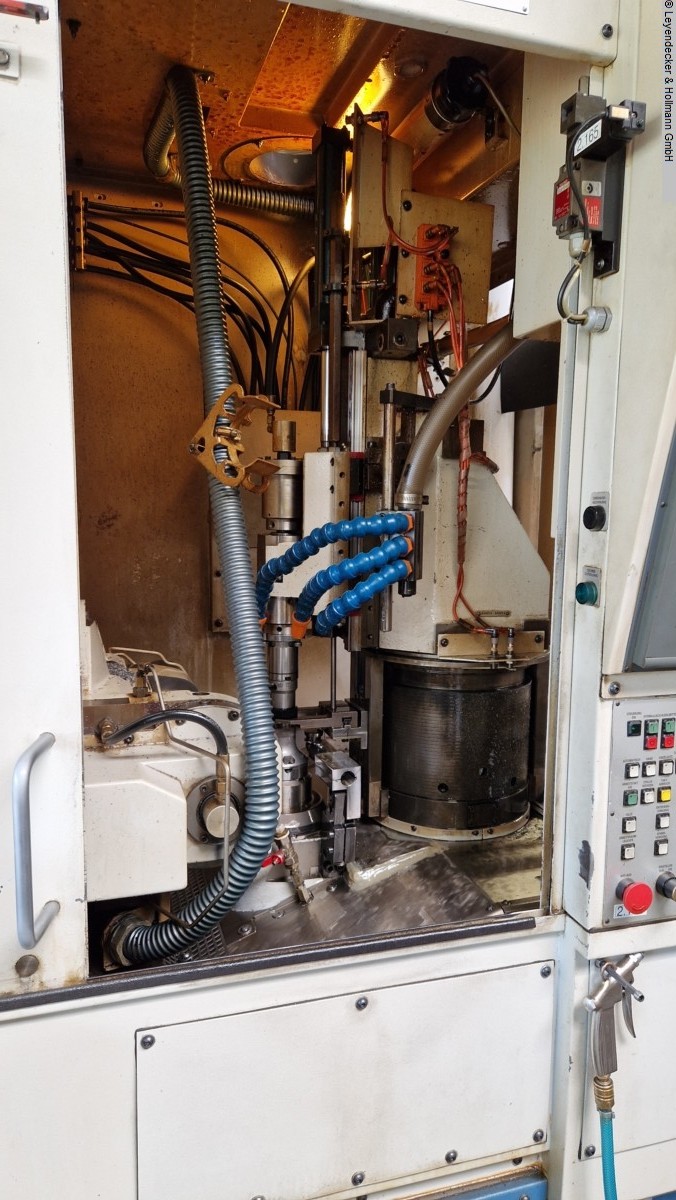

Bei der GLEASON-PHOENIX 125 GH aus dem Baujahr 1996 handelt es sich um eine CNC-gesteuerte Verzahnungsmaschine mit einer Steuerung vom Typ Fanuc 150-M, die einen maximalen Rad- und Werkstückdurchmesser von 125 mm sowie einen maximalen Modul von 3,2 verarbeitet. Die Maschine ist auf einen Fräserdrehzahlbereich von 150 bis 1500 1/min und einen Werkstücktisch-Drehzahlbereich von 5 bis 150 1/min ausgelegt, verfügt über einen Fräskopf-Gesamtschwenkwinkel von 220° (-180°/+40°) und eine hydraulische Werkstückspanneinrichtung mit einer Spannkraft von bis zu 3900 kg abwärts bei 41,4 bar. Bei einem Gesamtleistungsbedarf von 43 kW und einem Maschinengewicht von rund 6,8 t bietet sie Achswege von bis zu 300 mm axial, 165 mm radial und 200 mm tangential. Zur umfangreichen Ausstattung zählen ein Werkstück-Handlingsroboter des Fabrikats KUKA KR 16-2 S (Baujahr 2010, Steuerung KR C2, Traglast 16 kg, Reichweite 1611 mm), eine Zentrifuge zum Abschleudern von Öl, ein Beschriftungsgerät, ein Späneförderer, eine Ölnebelabsaugung sowie diverse Paletten, Fräsdorne und Aufnahmen samt Sicherheitszaun. Die Maschine befindet sich am Standort Hilden und stammt ursprünglich aus den USA.
Dieser Text wurde von einer KI aus den technischen Daten erstellt und kann Fehler enthalten. Maßgeblich sind die technischen Details und die Angaben des Händlers.
Technische Details
| Raddurchmesser - max. | 125 | mm |
| Modul - max. | 3,2 | |

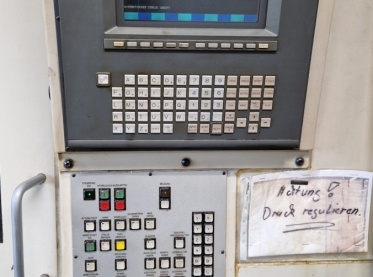

| Steuerung | Fanuc 150-M | |
| Werkstückdurchmesser - max. | 125 | mm |
| Gesamtleistungsbedarf | 43 | kW |
| Maschinengewicht ca. | 6,8 | t |
Zusatzinformationen
- Technische Daten / Arbeitsbereich:
- Max. Drehmoment der Wälzfräserspindel 280 Nm
- Max. Schrägungswinkel des Fräsers +/- 45°
- Fräskopf-Gesamtschwenkinkel -180°/+40° = 220°
- Mindestzähnezahl 4
- Achsabstand zwischen Fräserspindel und Werkstücktisch:
- Minimum 15 mm
- Maximum 180 mm
- Höhe - Werkstücktisch zu Frässpindelachse:
- Minimum 25 mm
- Maximum 325 mm
- Max. Axialweg 300 mm
- Max. Radialweg 165 mm
- Abstand zwischen Werkstücktisch und Unterkante Gegenhalter:
- Minimum 252 mm
- Maximum 473 mm

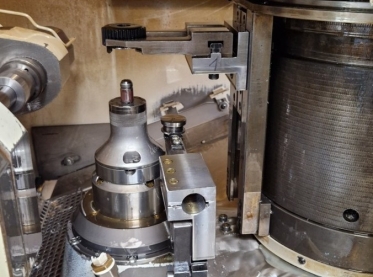

- Werkstück - Abmessungen:
- Durchmesser 112 mm
- Kegel der Werkstückspindel Gleason #15
- Führungsdurchmesser 66,4 mm
- Tiefe der Werkstücktischbohrung 85,5 mm (Zugstange in oberer Position)
- Lochkreisdurchmesser am Werkstücktisch 90 mm
- Befestigungsgewinde am Werkstücktischc M8 x 1,25x 15 mm
- (4 Löcher in jeweils gleichem Abstand zueinander)

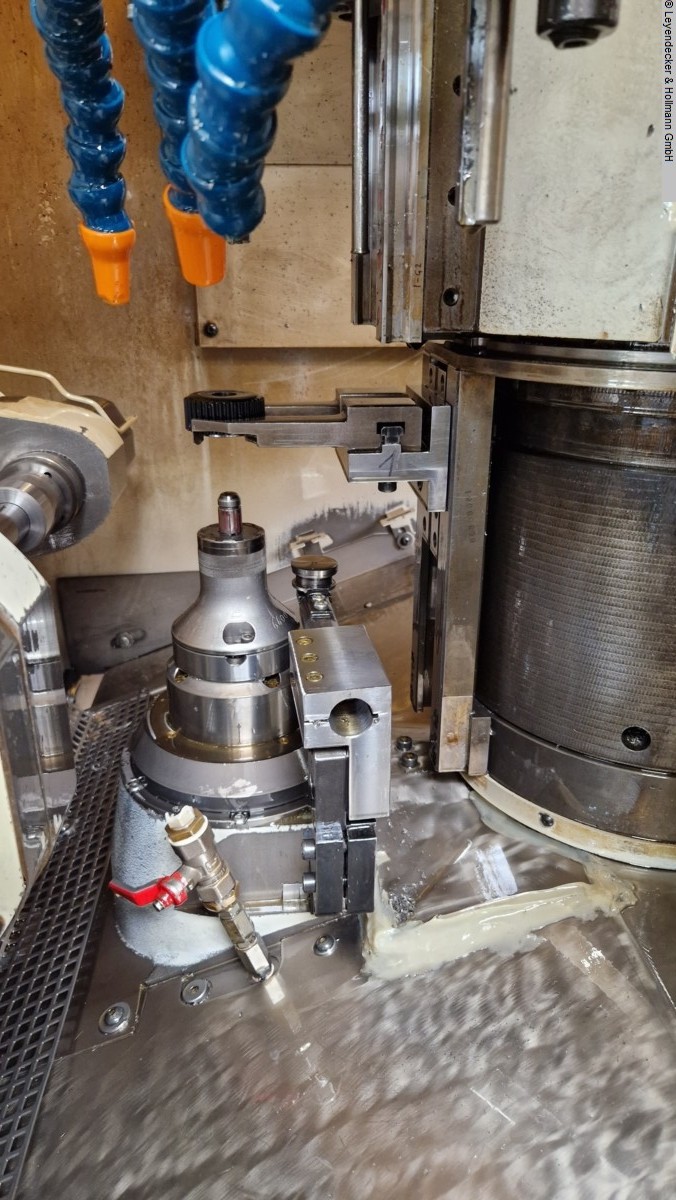

- Spannkraft der hydraulischen Werkstückspanneinrichtung:
- abwärts 3900 kg / 41,4 bar
- aufwärts 1115 kg / 41,4 bar
- Max. Wälzfräserdurchmesser 115 mm
- Max. Wälzfräserlänge 215 mm
- Kegel der Wälzfräserspindel ISO # 30
- Tangentialweg (Shiftweg) 200 mm
- Fräserdrehzahlbereich, Standard 150 - 1500 1/min.
- Werkstücktisch-Drehzahlbereich, Standard 5 - 150 1/min.
- Max. Eilganggeschwindigkeit 100 mm/s
- axial - radial - tangential (6000 mm/min.)
- Höhe des Werkstücktisches vom Boden 1016 mm
- Ausstattung/Zubehör:

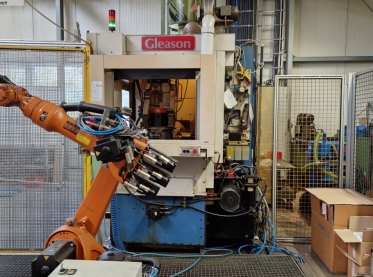

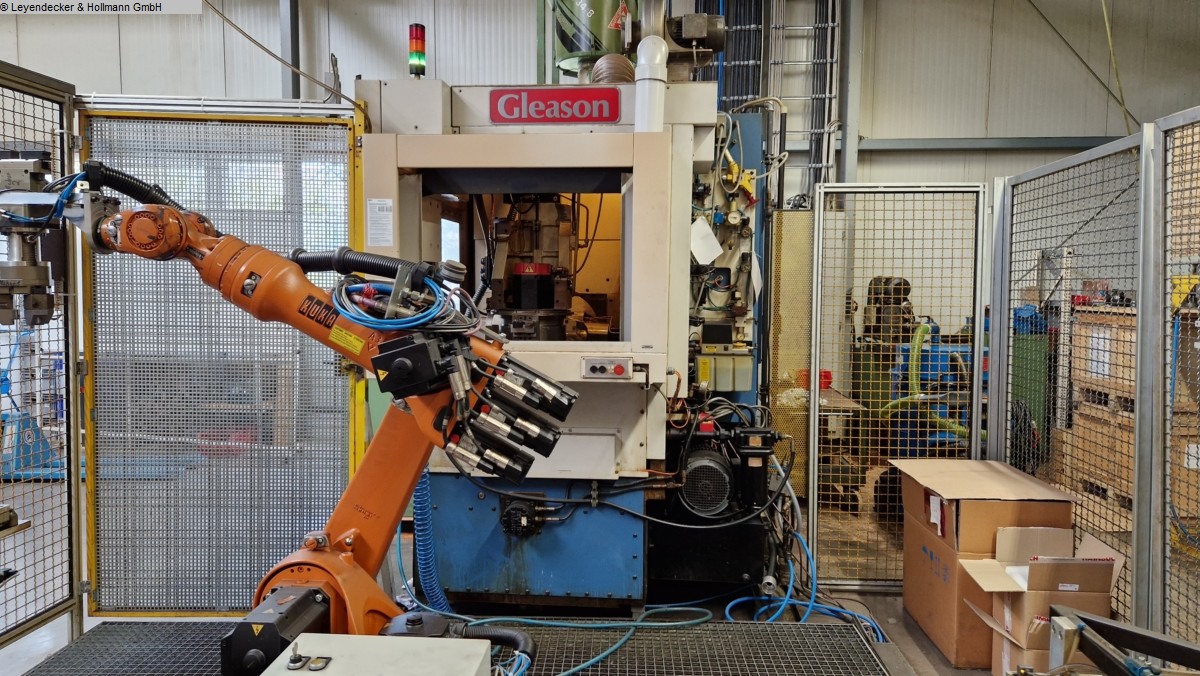

- -Werkstück Handlingsrobotor, Fabrikat KUKA KR 16-2 S, Baujahr 2010

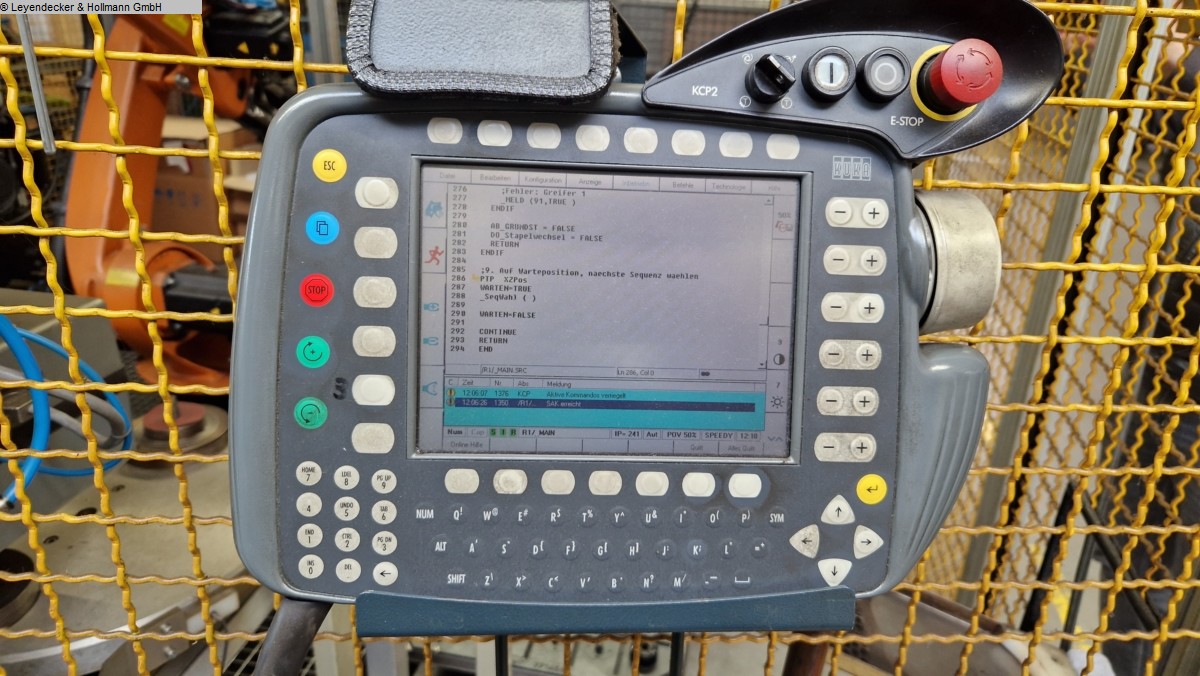

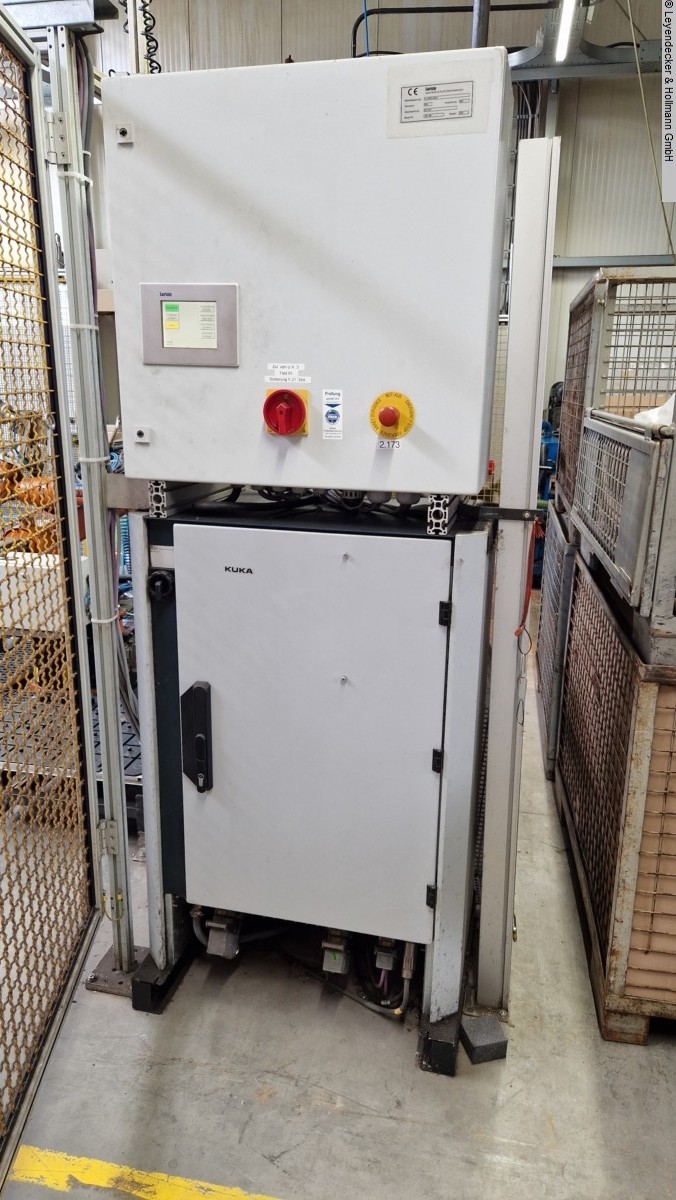

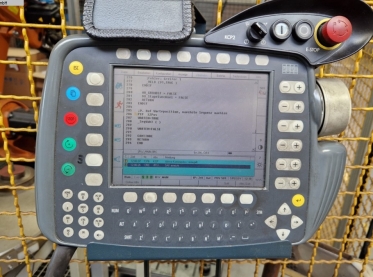

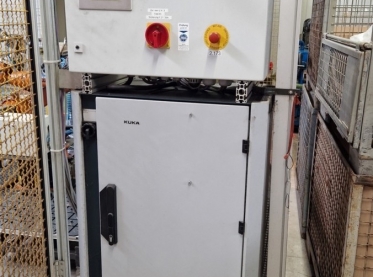

- -Steuerung KR C2
- -Traglast 16 kg, Reichweite 1611 mm
- -Zentrifuge, zum Abschleudern von Öl am Werkstück
- -Beschriftungsgerät

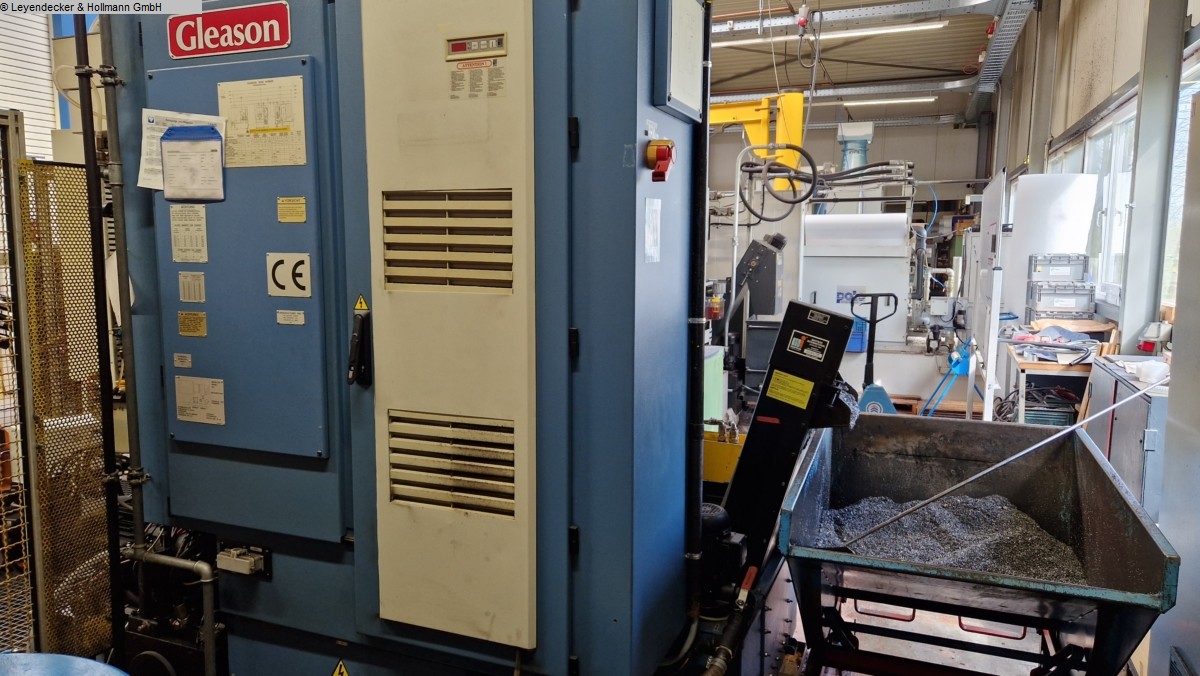

- -Späneförderer
- -Ölnebelabsaugung
- -diverse Paletten für Handlingsroboter
- -diverse Fräsdorne und Aufnahmen

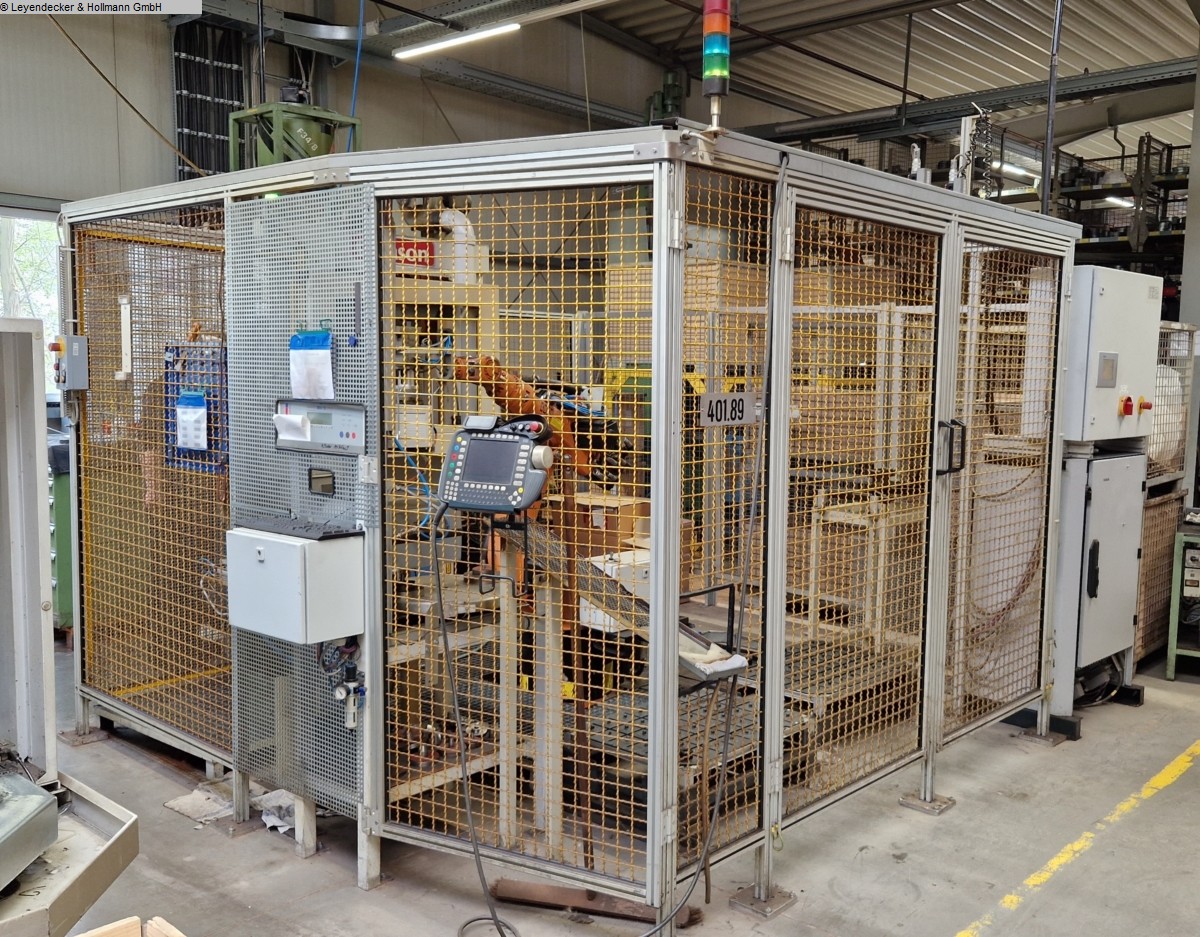

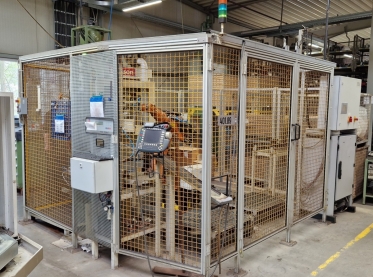

- -Sicherheitszaun
