Baujahr2010
SteuerungSiemens 840 D
Spindeldurchmesser180 mm
x-Weg15.000 mm
y-Weg4.000 mm
UrsprungslandItalien
Beschreibung

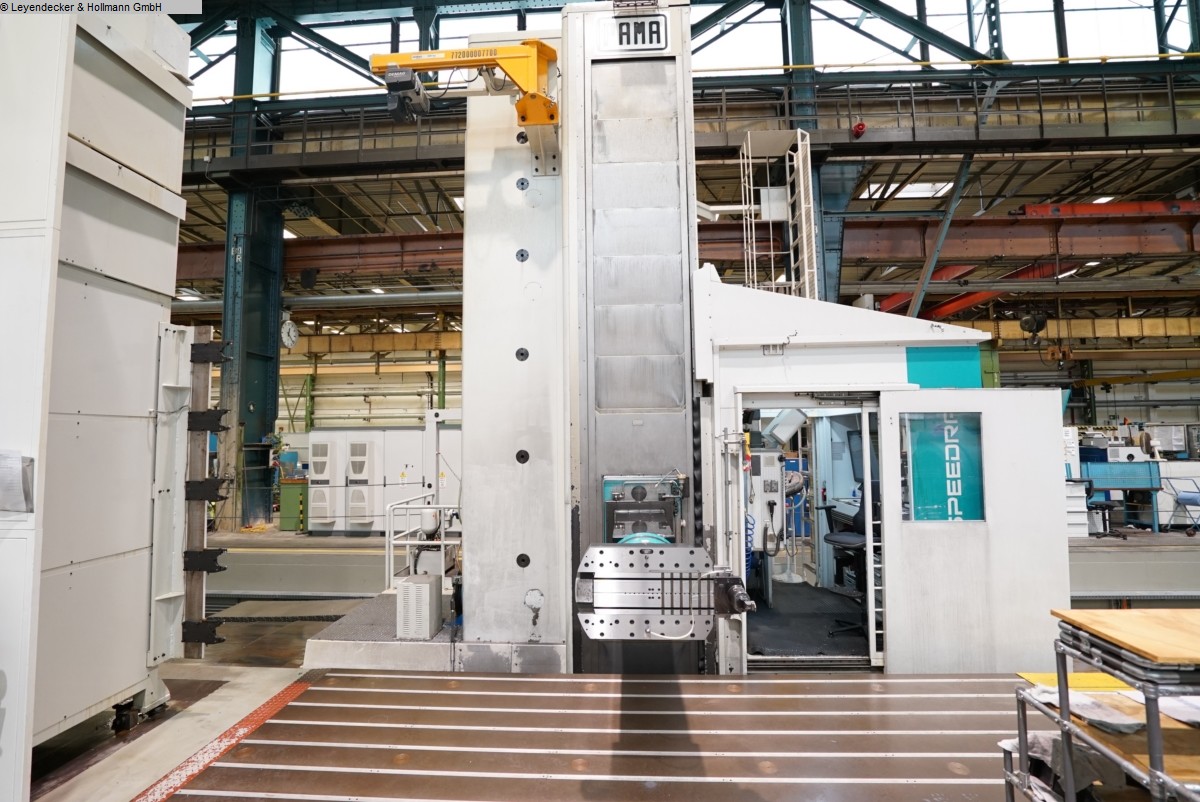

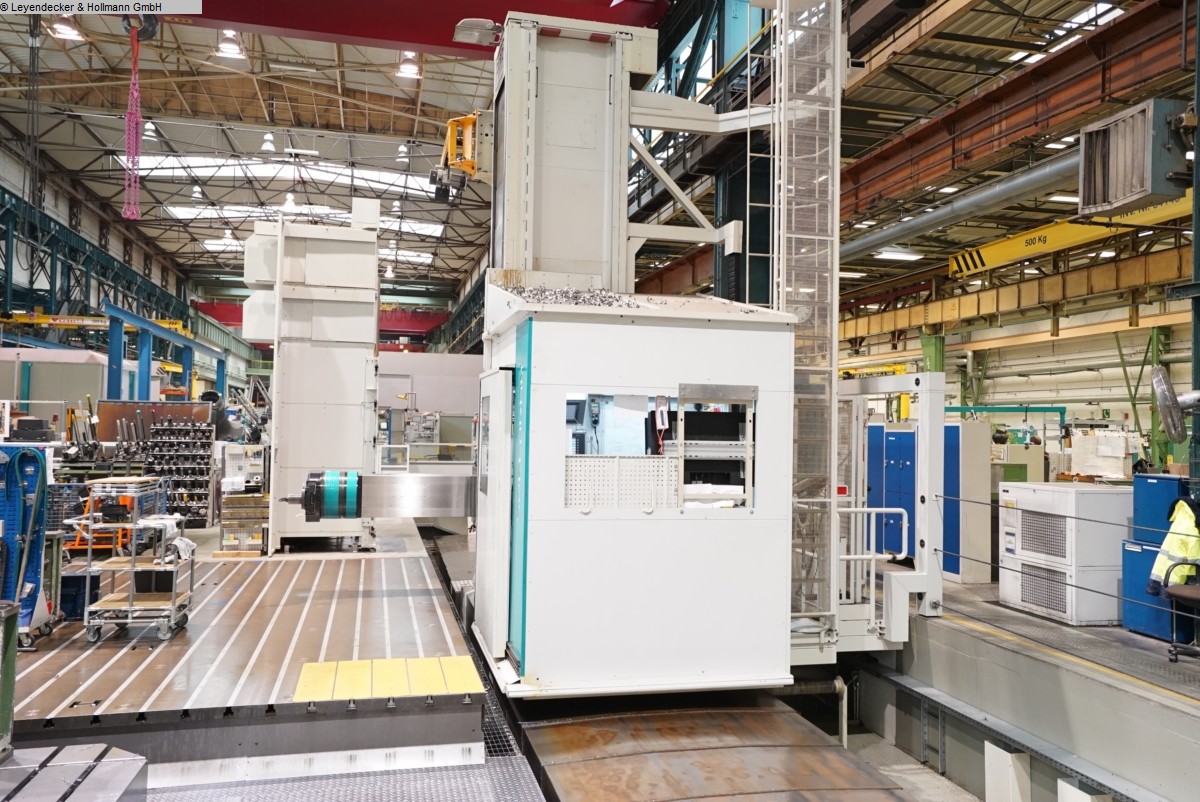

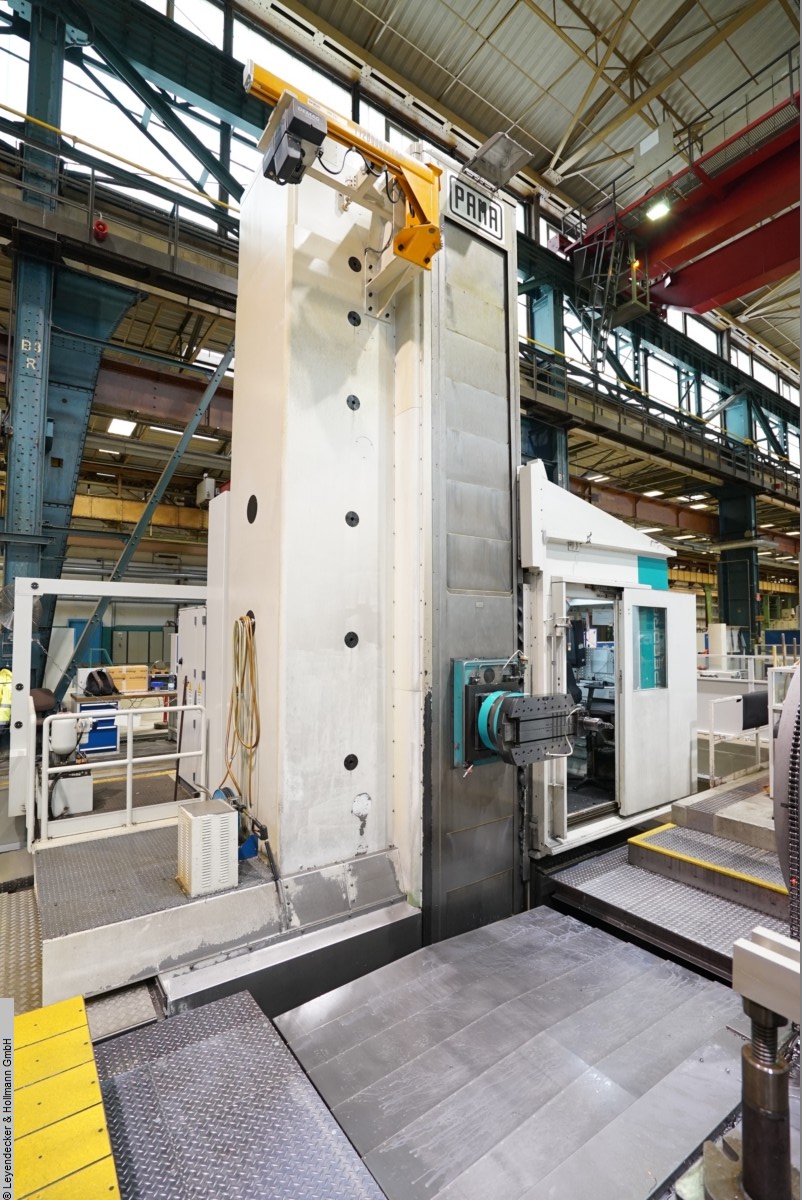

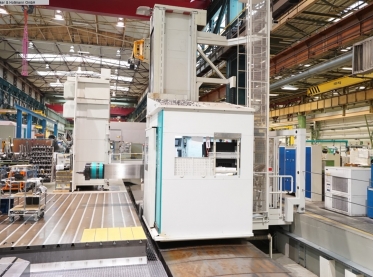

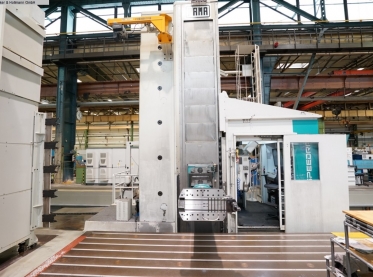

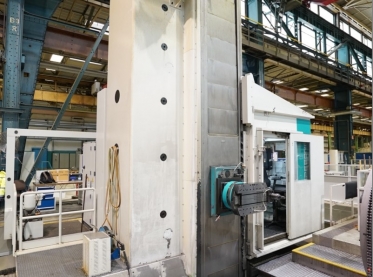

Bei diesem PAMA Speedram SR 2000 aus dem Baujahr 2010 handelt es sich um ein leistungsstarkes CNC-Bohrwerk mit Siemens-Steuerung 840 D, das mit einem Spindeldurchmesser von 180 mm, einer Spindelleistung von 60 kW und einem Drehzahlbereich von 4 bis 2.500 U/min für anspruchsvolle Bearbeitungsaufgaben ausgelegt ist. Die großzügigen Verfahrwege von 15.000 mm in der X-Achse, 4.000 mm in der Y-Achse sowie ein gesamter Axialhub der Achsen Z und W von 2.200 mm ermöglichen die Bearbeitung großformatiger Werkstücke, wobei alle Achsen einschließlich des Drehtisches hydrostatisch geführt sind. Ausgestattet ist die Maschine mit einem Drehtisch TH 65 (3.000 x 3.500 mm, max. 65.000 kg Belastung), einem Plattenfeld von 6.500 x 5.000 mm sowie einer Kopfwechselstation mit acht Köpfen – darunter mehrere CNC-gesteuerte Planscheiben, Winkelfräs- und Universalfrässpindelkästen – ergänzt um 18 Werkzeugplätze. Für einen zuverlässigen Betrieb sorgen zudem eine Kühlmittelanlage von Knoll mit einem Innendruck von bis zu 45 bar, ein Späneförderer sowie die vorhandene Dokumentation. Die Maschine befindet sich am Werksstandort in Italien.
Dieser Text wurde von einer KI aus den technischen Daten erstellt und kann Fehler enthalten. Maßgeblich sind die technischen Details und die Angaben des Händlers.
Technische Details
| Spindeldurchmesser | 180 | mm |
| x-Weg | 15.000 | mm |
| y-Weg | 4.000 | mm |
| z-Weg (Tragbalkenausschub) | 1.200 | mm |
| w-Weg (Bohrspindelausschub) | 1.000 | mm |
| w- + z-Weg (Spindel- und Tragbalkenausschub) | 2.200 | mm |

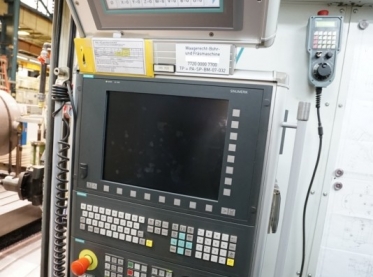

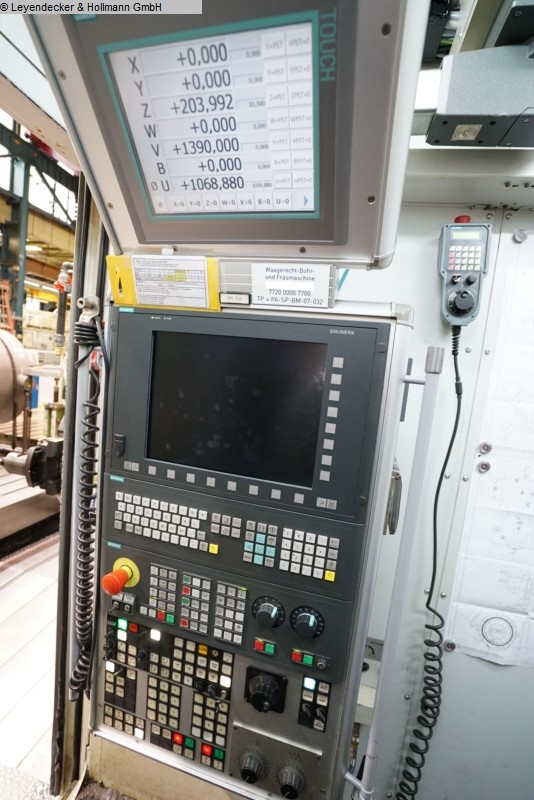

| Steuerung | Siemens 840 D | |
| Spindeldrehzahl | 4 - 2.500 | U/min |
| Spindelleistung | 60 | kW |
| Raumbedarf ca. | 27,4 x 11,4 x 6,37 | m |
Zusatzinformationen
- Ausstattung / Zubehör:
- - Hydrostatische Führung für alle Achsen - auch für den Drehtisch
- - Drehtisch TH 65
- - Plattenfeld
- - Kopfwechselstation inkl. 8 Köpfen plus 18 Werkzeugplätze

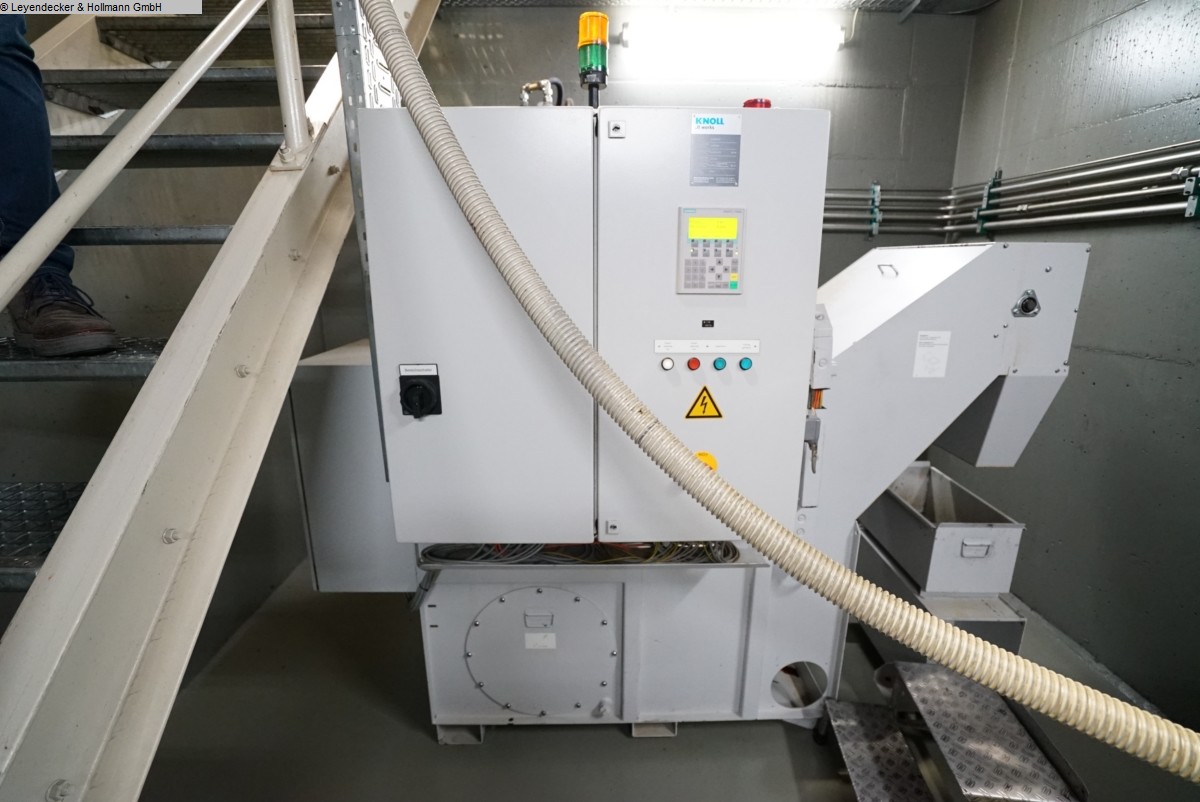

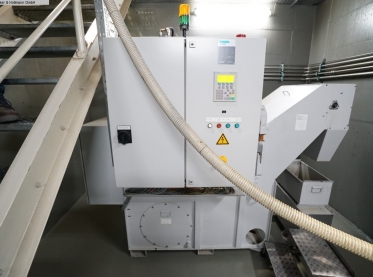

- - Kühlmittelanlage Knoll,
- Betriebsdruck Aussen Spindel 5 bar/ Innen Werkzeug 45 bar

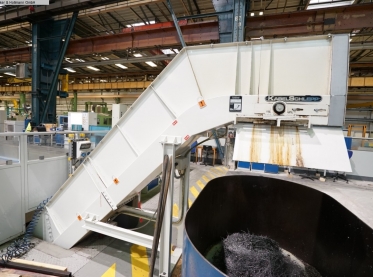

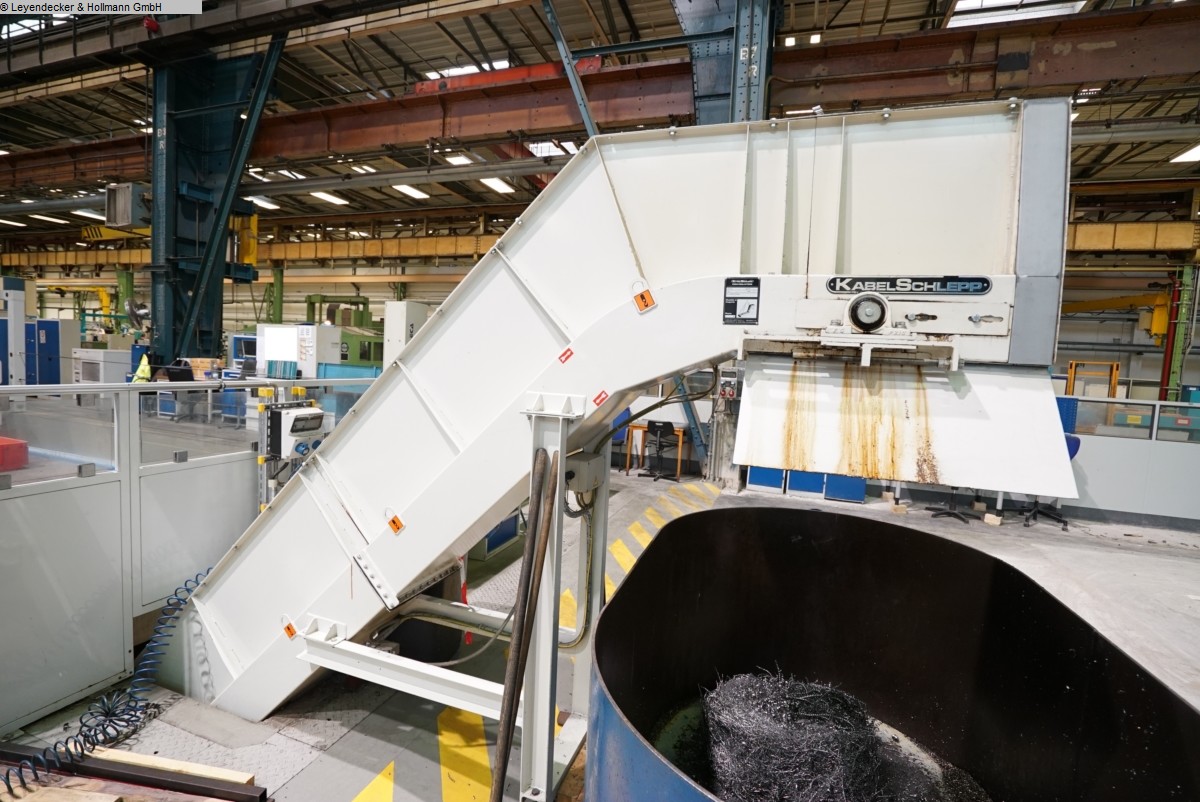

- - Späneförderer
- - Dokumentation
- - Längsachse-Ständerschlitten Achse X:
- - Hub Achse X: 15000 mm
- - Vorschubbereich: 0.5 - 20000 mm/min
- - Motordrehzahl: 3000 U/min
- - Senkrechte Achse - Spindelkasten/Ständer Achse Y:
- - Hub Achse Y: 4000 mm
- - Vorschubbereich: 0,5 - 20000 mm/min
- - Motordrehzahl: 2000 U/min

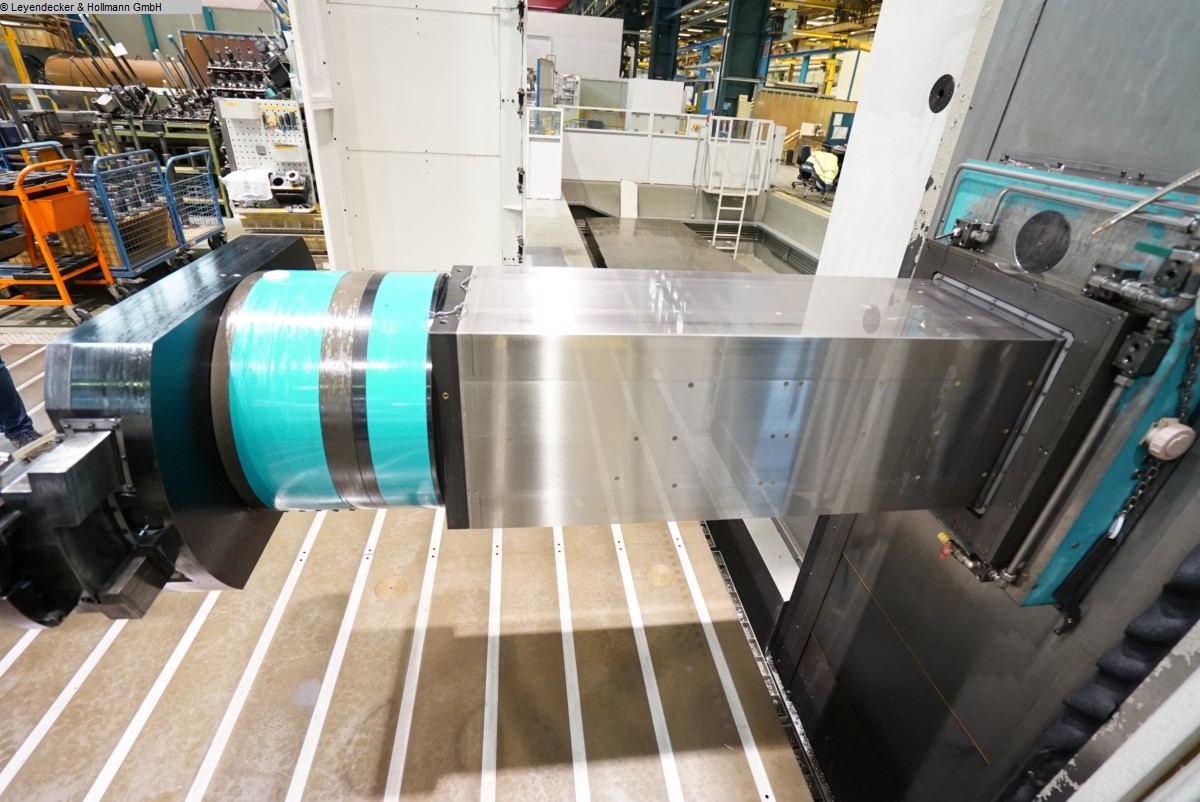

- - Spindelkasten Achsen Z-W:
- - Bohrspindel-Ø: 180 mm
- - Axialverfahrweg der Traghülse Achse Z: 1200 mm
- - Vorschubbereich: 0,5-20000 mm/min

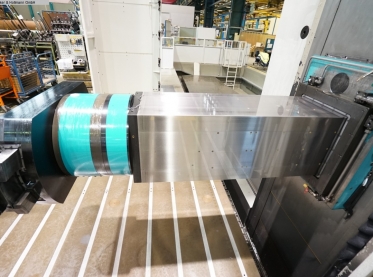

- - Abmessung Traghülse: 400 x 440 mm
- - Axialverfahrweg der Bohrspindel Achse W: 1000 mm
- - Axialhub gesamt Achsen Z-W: 2200 mm
- - Spindeldrehzahlbereich: 4 - 2500 U/min
- - Tisch TH 65 Achsen B-V
- - Größe: 3000 x 3500 mm
- - Querverfahrweg Achse V: 2000 mm
- - max. Belastung: 65000 kg

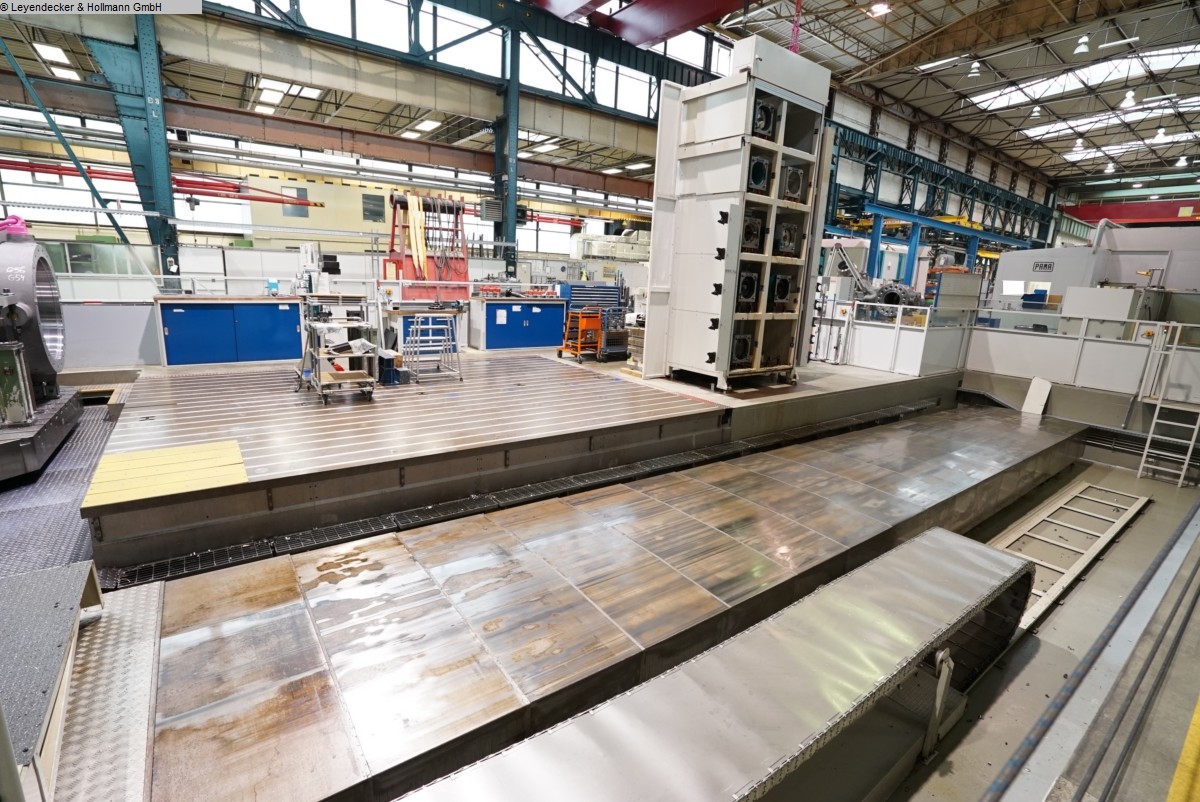

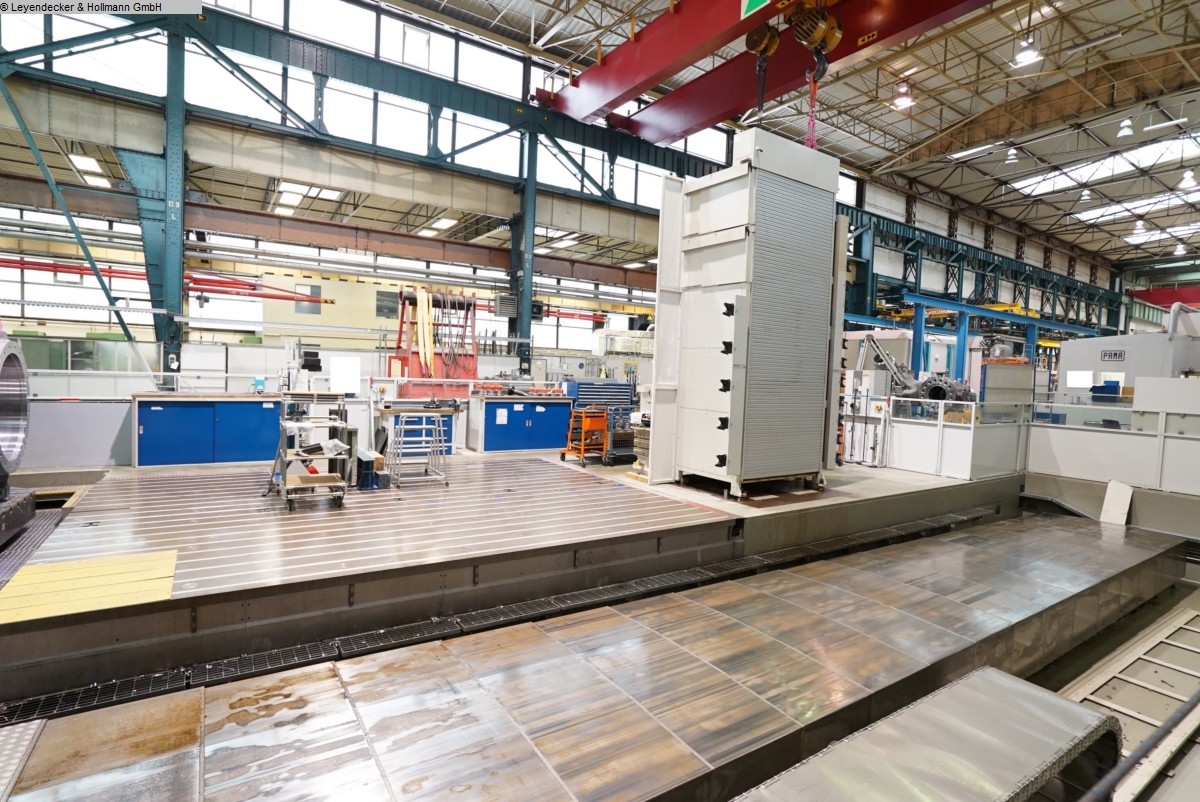

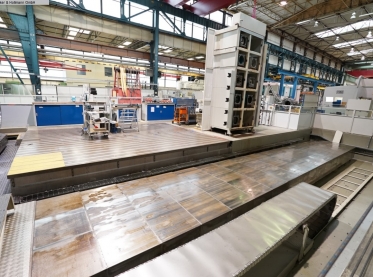

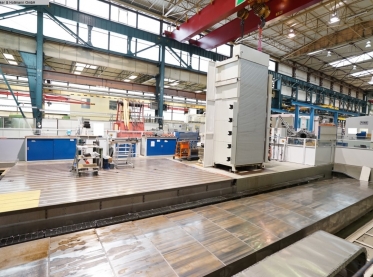

- - Plattenfeld 6500 x 5000 mm, max. Belastung 25000 kg/m²

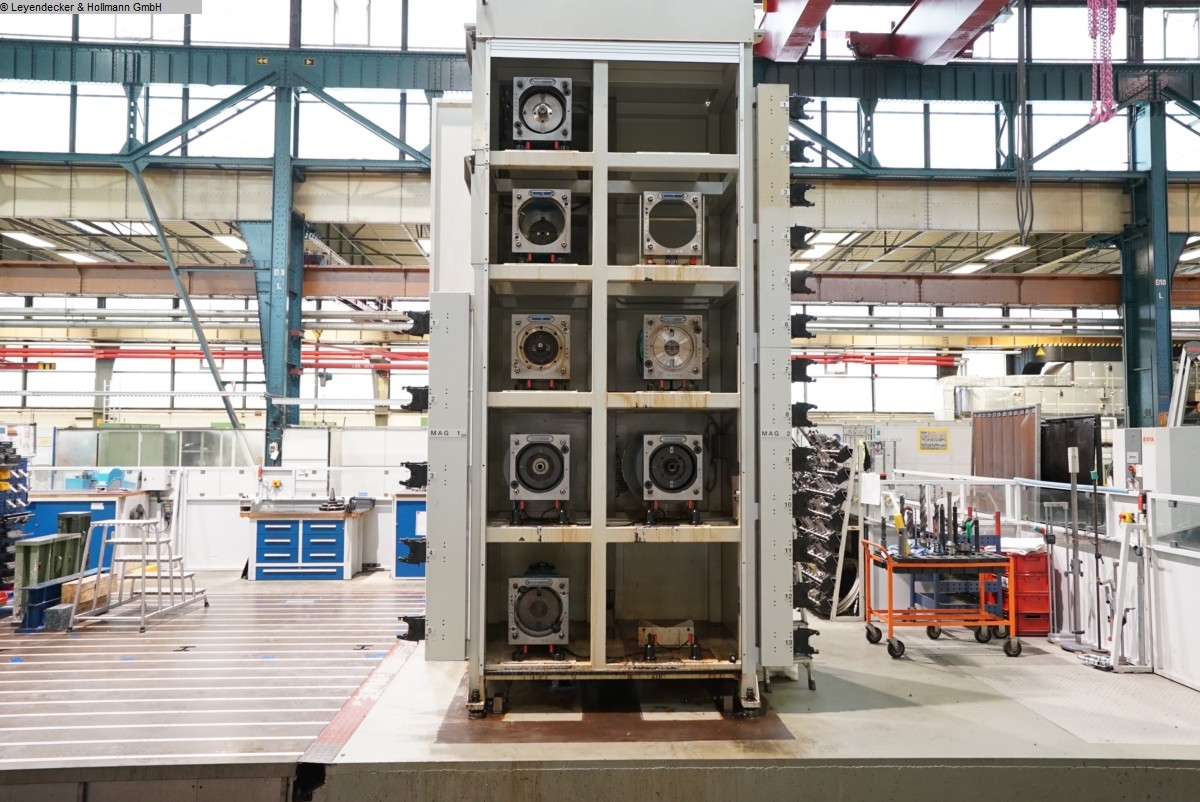

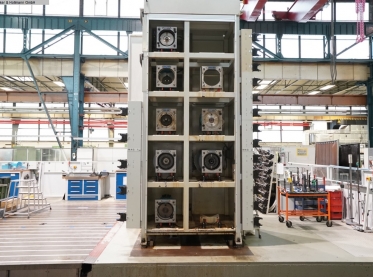

- - Kopfwechselstation mit 8 Köpfen:
- - Planscheibe UT 225 1550S004:
- - Planscheiben-Ø: 225 mm
- - max. ausführbarer Ø: 500 mm
- - Schnelllaufspindelkasten MG4:
- - max. Spindelleistung: 20 kW
- - max. Drehmoment an der Spindel: 405 Nm
- - max. Spindeldrehzahl: 8000 U/min
- - Werkzeugkegel: ISO 50
- - CNC-gesteuerte Planscheibe UT 5-400 S S005:
- - Planscheiben-Ø: 400 mm
- - max. ausführbarer Ø: 800 mm
- - CNC-gesteuerte Planscheibe UT 5-630 S S006:
- - Planscheiben-Ø: 630 mm
- - max. ausführbarer Ø: 1250 mm
- - CNC-gesteuerte Planscheibe UT 5-800 S S007:
- - Planscheiben-Ø: 800 mm
- - max. ausführbarer Ø: 1400 mm
- - automatischer Winkelfrässpindelkasten TS 35-360:
- - max. Spindelleistung: 35 kW
- - max. Drehmoment an der Spindel: 2000 Nm
- - max. Spindeldrehzahl: 2000 U/1'
- - Indexierung: 360 Positionen je 1°
- - Werkzeugkegel: ISO 50 BIG PLUS
- - manueller Winkelfrässpindelkasten TS 7 M 1500 S043:
- - max. Spindelleistung: 7 kW
- - max. Drehmoment an der Spindel: 100 Nm
- - max. Spindeldrehzahl: 1600 U/1'
- - Werkzeugkegel: ISO 50 BIG PLUS
- - automatischer Universalfrässpindelkasten TTL 2 25 360:
- - max. Spindelleistung: 25 kW
- - max. Drehmoment an der Spindel: 1000 Nm
- - max. Spindeldrehzahl: 2500 U/1'
- - Indexierung A-Achse +/- 100°: Positionierung je 1°
- - Indexierung C-Achse +/- 180°: Positionierung je 1°
- - Werkzeugkegel: ISO 50 BIG PLUS
- - 18-Plätze Werkzeuggestelle:
- - Abstand zwischen den Plätzen: 300 mm (13 Plätze) / 500 mm (5 Plätze)
